Elementverbinder ICST Stahl galvanisch verzinkt

• Elementverbinder ICST Stahl galvanisch verzinkt

Bezeichnung: Elementverbinder ICST
Werkstoff: Stahl
Oberflächenschutz: galvanisch verzinkt
Hersteller/Lieferant: SIMPSON Strong-Tie
Zolltarifnummer: 73089098
Nutzungsklasse 2 Ce ETA
RoHS-konform: ja

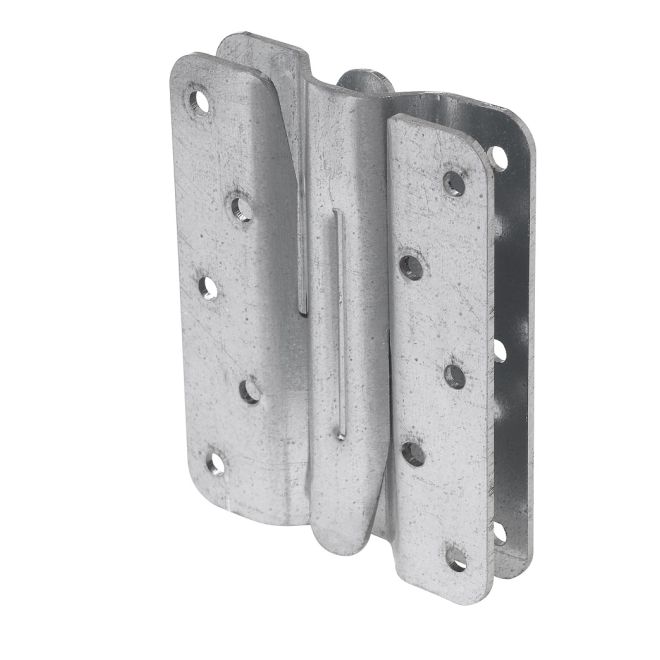

Der Elementverbinder besteht aus zwei gleichen Teilen, die an den Stoßflächen
der zu verbindenden Elemente angeschraubt bzw. angenagelt werden.
Es ist an nur einem Element eine Aussparung von 15 mm Tiefe erforderlich,
bei einer 15 mm starken Beplankung ist lediglich ein Ausschnitt nötig.
Material
Stahlqualität: S 250 GD +Z 275 gemäß DIN EN 10346
Korrosionsschutz: 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm
Vorteile
Gleiche Teile => keine Verwechselungsgefahr
Anschluss mit Standard-CNA Kammnägeln oder CSA Schrauben => Keine zusätzlichen Verbindungsmittel notwendig
Bei Bedarf einfach lösbar => flexibel
Geringe Einbauhöhe, 15 mm => wenig Aufwand
Aufnahme von Längs- und Querkräften => sicherer Halt
Anwendbare Materialien
Auflager: Vollholz, Holzwerkstoffe
Aufzulagerndes Bauteil: Vollholz, Holzwerkstoffe
Die beiden baugleichen Teile des Elementverbinders werden höhengleich aber entgegengesetzt angeschraubt.
Gemäß den statischen oder konstruktiven Anforderungen werden ≥ 2 ICST Paare je Wandanschluss verwendet.
In einer Holzwand ist je Anschluss eine Aussparung von 220x90x15 mm vorzusehen.
Die ICST werden mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben angeschlossen.
Es können Zuglasten (F3) und Lasten in Querrichtung (F2) sowie Kombinationen aus beiden aufgenommen werden.
Die Einzelverbinder sollen nur ineinandergreifen, nicht aneinander aufliegen.
Optionen
Für verschiedene Steigungen und Schräglagen, nur der Spalt muss in einer Ebene liegen.
Es geht darum, die Reihenfolge der Montage der Wandelemente zu überprüfen, denn für die Montage wird immer ein Element auf das andere heruntergeklappt.
Weitere Details - siehe technisches Datenblatt und/oder Herstellerseite.
