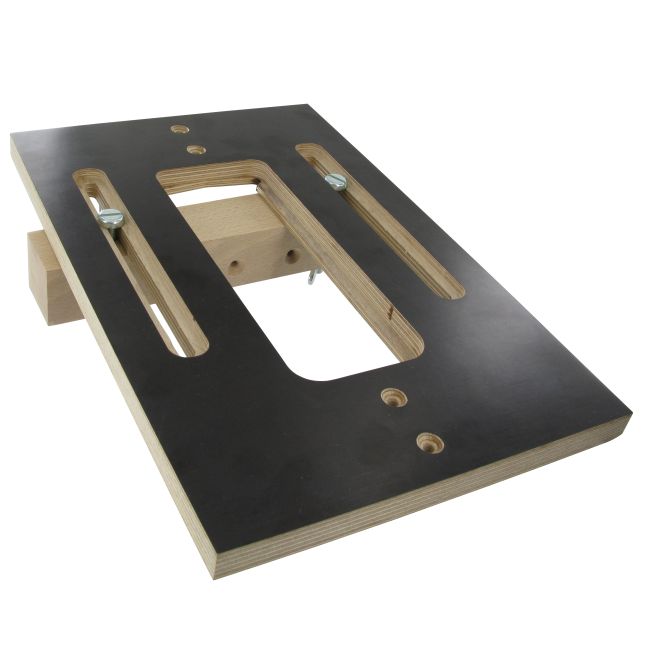

Fräs- und Montageschablone ETTP90-160

• Fräs- und Montageschablone ETTP90-160

Bezeichnung: Fräs- und Montageschablone ETTP
Hersteller/Lieferant: SIMPSON Strong-Tie
Werkstoff: Holz
Für Holzverbinder ETB
Zolltarifnummer: 73089098
RoHS-konform: ja

Vorteile
Die Schablone ist in zwei Größen erhältlich, für ETB90 bis ETB160 und für ETB190 bis ETB230.
Sie ermöglicht ein maßgenaues Einfräsen der T-förmigen Platte des Passverbinders in den Hauptträger für einen fugenlosen Anschluss.
Sie garantiert eine passgenaue und verdrehungsfreie Montage der Einschubplatte am Nebenträger und bei einem Anschluss mit 10mm Sichtfuge, der T-förmigen Platte am Hauptträger.
Der Schiebeanschlag lässt sich in den Langlöchern leicht auf die gewünschte Passverbindergröße bzw. der entsprechenden Fräslänge einstellen.

Anwendungsbereich
ETTP90-160 nutzbar für Holverbinder ETB90 bis ETB160
ETTP190-230 nutzbar für Holverbinder ETB190 bis ETB230
Fräser: Ø 16mm
Kopierring: Ø 30mm
