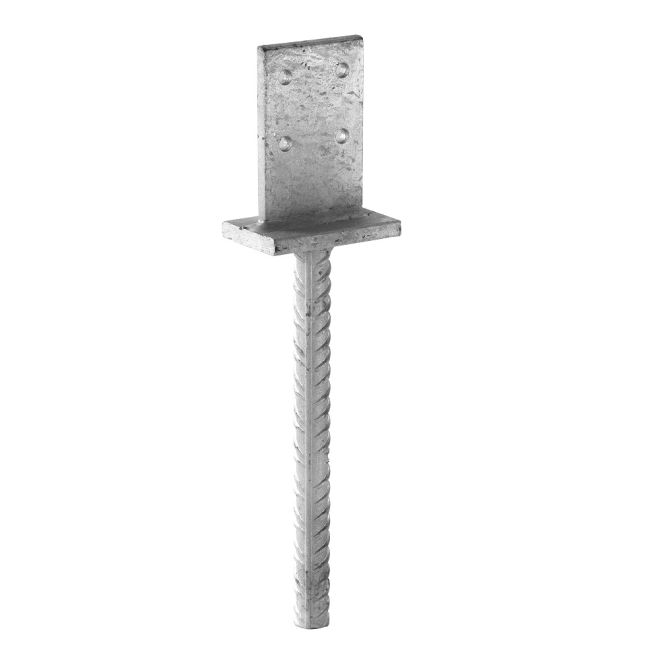

Stützenfuß PIG Stahl feuerverzinkt

• Stützenfuß PIG Stahl feuerverzinkt

Bezeichnung: Stützenfuß PIG
Werkstoff: Stahl
Oberflächenschutz: feuerverzinkt
Hersteller/Lieferant: SIMPSON Strong-Tie
Zolltarifnummer: 73089098
Nutzungsklasse 3
RoHS-konform: ja
Diese Stützenfüße sind feuerverzinkt und eignen sich für die Befestigung von Holzstützen und -pfosten in Fundamenten.
Stahlqualität: S 235 JR gemäß DIN EN 10025
Korrosionsschutz: nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461
Vorteile
Die PIG Stützenfüße werden direkt im Beton eingesetzt und können Druck-, Zug- und horizontale Kräfte aufnehmen.
Diese kaum sichtbaren Verbindungen von Stützen und Stützenfüße sind als Alternative bzw. Ergänzung zu den PPD Stützenfüßen entwickelt worden.
Sie ermöglichen eine sichere Befestigung und sind einfach zu montieren.
Ein konstruktiver Holzschutz ist leicht auszubilden.
Die PIG Stützenfüße werden in einer Größe hergestellt: überwiegend für die Befestigung von Stützen bzw. Pfosten mit den Abmessungen 100 × 100, 120 × 120 und 140 × 140.
Anwendbare Materialien
Auflager: Beton
Aufzulagerndes Bauteil: Holz, Holzwerkstoffe
Anwendungsbereich
Überwiegend für den Einsatz in Leichtbauten gedacht, wie z.B. in Carports, Pergolabauten, Terrassen und dergleichen.
Befestigung
Der PIG Stützenfuß wird einbetoniert.
Der Abstand der Druckplatte zum Beton  sollte maximal 50 mm betragen.
Der Anschluss am Holz erfolgt mit Stabdübeln ∅8
Ausführliche Details - siehe technisches Datenblatt
