Stützenfuß PISBMAXI Stahl feuerverzinkt

• Stützenfuß PISBMAXI Stahl feuerverzinkt

Bezeichnung: Stützenfuß PISBMAXI Typ ISB Maxi
Werkstoff: Stahl
Oberflächenschutz: feuerverzinkt
Hersteller/Lieferant: SIMPSON Strong-Tie
Zolltarifnummer: 73089098
Nutzungsklasse 3
RoHS-konform: ja
Die Stützenfüße MAXI werden als tragende Teile bei größeren Holzstützen verwendet.
Stahlqualität: S 235 JR gemäß DIN EN 10025
Korrosionsschutz: nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461
Vorteile

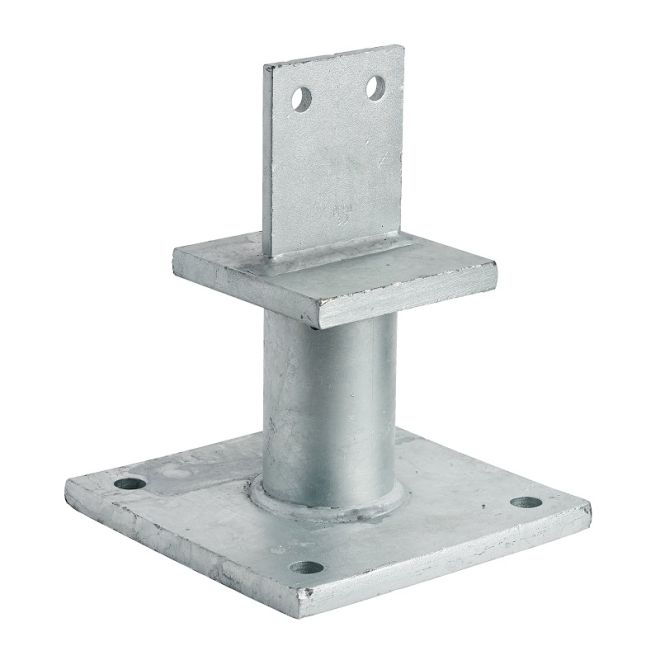

Die Stützenfüße bestehen aus 15 mm dicken Druckplatten mit deren Unterseite ein Rohr Ø70 mm verschweißt ist.
Auf der Oberseite befindet sich ein aufrechtes 8 mm dickes Schlitzblech mit Bohrungen für Stabdübel Ø12 mm.
Der PISBMAXI wird mittels Bolzen durch die Fußplatte auf Beton befestigt.
Anwendbare Materialien
Auflager: Beton
Aufzulagerndes Bauteil: Holz, Holzwerkstoffe
Anwendungsbereich
PISBMAXI Stützenfüße können für hohe Lasten verwendet und deshalb als tragende Teile in den Bauhauptkonstruktionen eingesetzt werden.
Befestigung
Der PISBMAXI Stützenfuß wird auf dem Beton mittels Dübel o.ä. befestigt.
Der Anschluss am Holz erfolgt mittels Stabdübeln Ø12.
Weitere Details - siehe technisches Datenblatt und/oder Herstellerseite.
