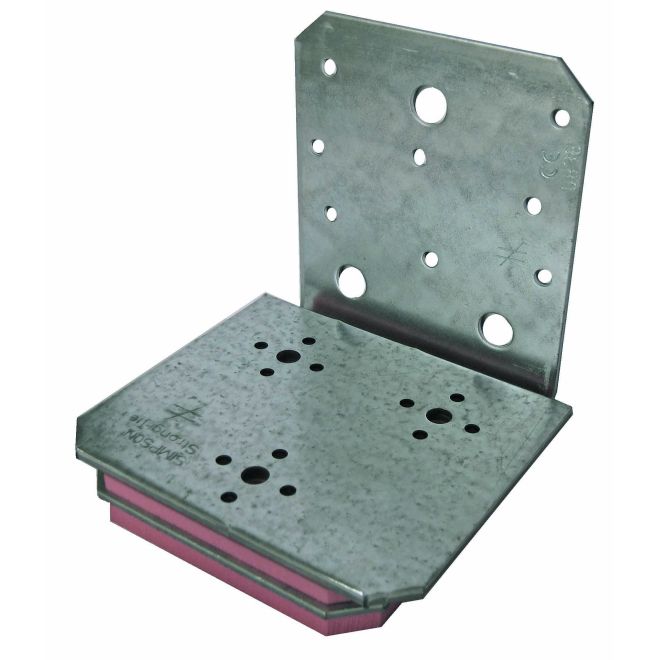

Winkelverbinder ABAI105

• Winkelverbinder ABAI105

Bezeichnung: Winkelverbinder
ABAI105 Schallschutz
Werkstoff: Stahl
Oberflächenschutz: galvanisch verzinkt
Hersteller: SIMPSON Strong-Tie
Zulassungen: ETA
Zolltarifnummer: 73089098

Der ABAI105 ist ein Winkelverbinder für statisch tragende Verbindungen zwischen Wand- und Deckenelementen aus Brettsperrholz, die mit einer 12 mm SIT Zwischenschicht getrennt sind. Der ABAI105 verbindet beide Bauteile ohne eine Erhöhung der Schallübertragung zu bewirken.

EIGENSCHAFTEN
Stahlqualität: S 250 GD +Z 275 gemäß DIN EN 10346
Korrosionsschutz: 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Dämmung:
Polyurethan Sylomer® SR220

Vorteile
Lastaufnahme in allen Richtungen
Zeit- und Kostenersparnis auf der Baustelle weil aufwändige Vorsatzschalen überflüssig werden
Flankenübertragung des Schalls wird reduziert
Größere Nutzfläche aufgrund geringerer Wanddicken
Positiver Einfluss bei unverkleideten Brettsperrholzwänden auf das Raumklima
Verbesserung der Winddichtigkeit durch Verwendung der SIT Schalldämmlager unter den Außenwänden

Anwendungsbereich
Die ABAI Schallschutzwinkel werden für Anschlüsse zwischen Wand- und Deckenelementen aus Brettsperrholz verwendet.
Die Verbindung zur Bodenplatte erfolgt mittels Simpson Strong-Tie® Sonderschrauben. Dabei ist zur zulassungsgerechten Montage die Setzhilfe MOABAI zu verwenden. Die genaue Ausführung der Verbindung ist  der Montageanleitung zu entnehmen.
Die Anschlüsse können einseitig oder mit sich gegenüberliegenden Winkelverbindern hergestellt werden.

Weitere Informationen - siehe "Verfügbare Downloads:"
