Zweiteiliger Schubwinkel SC2P Stahl verzinkt

• Zweiteiliger Schubwinkel SC2P Stahl verzinkt

Bezeichnung: 2-teiliger Schubwinkel SC2P
Werkstoff: Stahl
Oberflächenschutz: galvanisch verzinkt
Hersteller/Lieferant: SIMPSON Strong-Tie
Zolltarifnummer: 73089098
Nutzungsklasse 2 Ce ETA
RoHS-konform: ja
Lieferumfang: 1x SC2P-V100, 1x SC2P-H180, 4X JT2-3-5,5X25

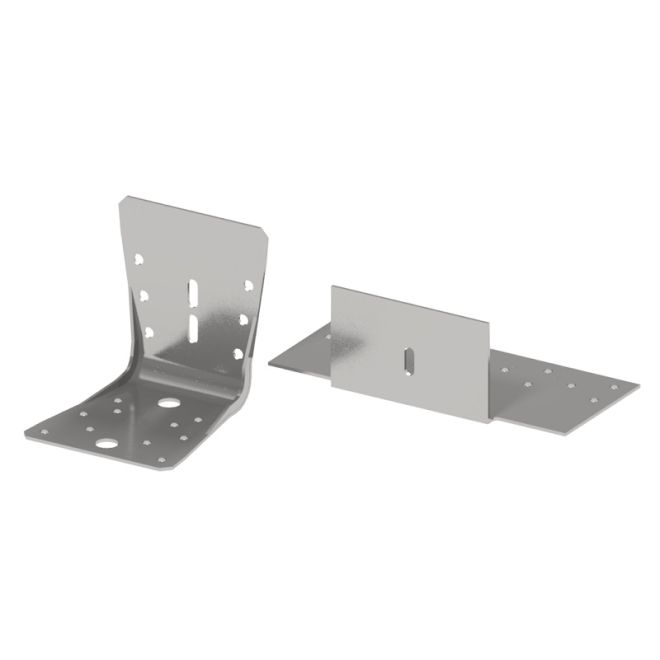

Einen statisch relevanten Anschluss an der Schmalseite eines Kantholzes herzustellen ist hinsichtlich der einzuhaltenden Randabstände nicht einfach. Bei einem Schwellenanschluss kommen erschwerend die Höhenausgleichsschicht sowie eine davorliegende Beplankung dazu. Passend zu den zweiteiligen Zugankern wird mit dem neuen zweiteiligen Schubwinkel SC2P dieses Problem sicher gelöst. Der SC2P besteht aus zwei unterschiedlichen Winkelverbindern, von denen ein Winkel werkseitig vormontiert wird und der zweite Winkel auf der Baustelle mit dem Ersten verbunden wird.
Material
Stahlqualität: S 250 GD +Z 275 gemäß DIN EN 10346
Korrosionsschutz: 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm
Vorteile
Werkseitige Vormontage
Höhenausgleich bis 40mm möglich
Montage vor Zwischenschichten bis 30 mm möglich
Anwendbare Materialien
Auflager: Holz, Holzwerkstoffe, Beton, Stahl
Aufzulagerndes Bauteil: Holz, Holzwerkstoffe
Anwendungsbereich
Mit diesem Schubwinkel können Holzkonstruktionen optimal mit Betonunterkonstruktionen verbunden werden, wie es z.B. verstärkt im Holzrahmenbau der Fall ist.
Befestigung
Montage
Die Befestigung an das Wandelement unterseitig, erfolgt mit dem Winkelteil SC2P-H180 + CNA4.0x40 Kammnägel.
Am Boden erfolgt die Befestigung mit dem Winkelteil SC2P-V100 + bei Holz-Beton Anschlüssen mit 1 oder 2 Bolzenanker, bei Holz-Holz Anschlüssen mit 10 CNA4,0x50 Kammnägel.
Die Verbindung der beiden Winkelteile untereinander erfolgt zuerst mit einer Ø6x100 Schraube und dann mit 4 EJOT Schrauben JT-2-3-5,5x25.
Je nach Ausgleichshöhe werden die oberen oder unteren 4 Bohrungen verwendet.
Weitere Details - siehe technisches Datenblatt und/oder Herstellerseite.
